卧式多级泵拆卸方法
2020-03-11 21:24:00

多级泵拆卸方法

(一)拆卸前准备拆卸前要先仔细检查设备,根据设备要求和具体情况把需要的工具放在指定的油盘中准备好。单独准备另一个油盘用来放较小的零件,如螺母等,注意不要把零件放在装工具的油盘里。

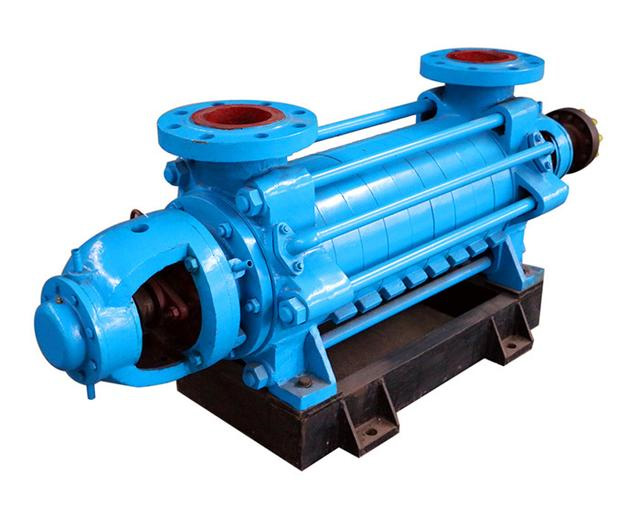

多级泵

(二)拆卸过程

其一部分:整体拆卸

1、用固定扳手将出水端法兰螺丝拧下,卸下短管,将螺母与螺杆套好后放在准备好的零件油盘中。

2、用同上的方法拆卸进水端的法兰螺丝,清理法兰上的垫子,可以用涯子轻轻敲打,再用锯条清理十净。

3、用固定扳手将联轴器的螺丝卸下,螺丝与螺母套在一起放进油盘(螺杆上有4个胶圈,1个铁圈,1价簧垫),拆卸时不得野蛮拆卸,以避免对联轴器造成损害

4、用固定扳手拆除水泵地脚螺丝,并将螺母与固定台上的全属垫片一起放入零件油盘中,将水泵抬出来倒置放水,然后把水泵抬到工作台上。建议抬泵前先将平衡管拆下,以免抬的过程中将平衡管损坏。

其二部分:水泵的解体(所有拆下的部件要按顺序依次放置)

1、用扳手将联轴器的固定螺丝拧下,再用三角拉力器将联轴器拉出,将联轴器的键取下来放入零件油盘中,将联轴器取下来放在木板上。

2、用固定扳手将进/出水端的轴承端盖拆下,把螺杆放入油盘中,将轴承端盖放在木板上。

3、把联轴器临时装上,以防止拧下压紧螺母的时候轴和螺母一起转动,用两种专用固定扳手将进水端与出水端的压紧螺母拆下(进水端顺时针,出水端谫时针方向),把拆下的压紧螺母放入油盘中,再 把联轴器卸下。

4、用扳手将轴承座的螺丝卸下,再用平行拉力器将轴承座拉下来,按照顺序放在木板上,将拆下的螺母放在零件油盘中。禁止用力过猛,以免设备损坏。

5、将进水端与出水端的挡水环取下放入零件油盘中。

6、用扳手拧下填料压盖的螺丝放入油盘中,将进水端与出水端的填料压盖取下,并按照顺序放在木板上。

7、用铁钩将进水端与出水端的填料掏十净,将进水端的水封环掏出放入油盘中。

8、将工具油盘中的螺丝拧在平衡室端盖上,用平行拉力器将平衡室端盖拉下来放在木板上,并将用到的螺丝卸下来放在工具油盘中。

9、临时装上联轴器,用专用扳手将压紧轴套拆下,放入油盘中。

10、将轴向外轻轻拽一下,取下平衡盘按顺序放在木板上。

11、用扳手卸下拉紧螺栓并将螺母套好,放在木板上。

12、按顺序依次取下出水段、叶轮、键、中段..“按顺序放在木板上,键放入零件油盘中。

13、最后从进水段取下轴,将定位轴套从轴上取下放入油盘中,将轴放在铁架的V型铁上,进水段放在木板上。

(一)检查清理和安装前准备

1、将所有拆卸下来的零件进行检查,看是否缺少、是否有损坏或裂缝,有损坏的要进行修复,缺少和不能继续使用的零部件必须更换,且要保证零件的型号与原来的型号一致,可以和其他零件配合使用。

2、将拆下来的所有零件进行滔洗,用抹布擦十净,有锈蚀的用锯条或砂纸去除。

3、水泵在安装之前需要用特制的纸做垫子。首先用粉笔涂在中段的边缘上,将裁剪好的纸块放在上面用力压,使粉笔灰的比记留在纸上,注意保证纸不要发生移动。按照纸上的形状按先内后外的顺序进行裁剪,剪好后要放在中段另一面进行检查,以刚好放进去为合格,否则要进行修剪或者車剪。用同样的方法做4个中段的垫子。

4、再诵过测量平衡室端盖直径做1个平衡室端盖的垫子,测量轴承端盖直径做2个轴承端盖的垫子,并将3个垫子打孔。

5、此外还要用石棉纸做4个法兰接囗用的垫子,做时要留一个尾巴,为了安装的时候调整位置。

(二)泵体安装(立式装法)

1、将进水段放在三角架上,通过垫东西来调整至水平。

2、将定位轴套从轴的出水一端套进去,反向拧紧,轴套端面与轴上螺纹的终端对齐。

3、将装有定位轴套的轴放入进水段,轴底部用木块垫好,注意保证整个安装过程中轴是竖直的。

4、装键,安装其一级叶轮,调整垫轴木块高度使叶轮盖板与中段的面在同一平面上,然后在进水段上安放已经1子的垫子,必要时垫子可用涂黄油的方法定位,再把中段装好。按照此方法装好其他键、叶轮、中间段.

5、装出水段,在最后一级中段放好垫子,将出水段装上。

6、为了防止轴下滑,将平衡盘临时装上。注意不要拧得太紧。

7、将拉紧螺栓装好8、把水泵放在工作台上,抬起来墩一下,注意要轻,使水泵四脚平衡,然后把拉紧螺母拧紧(出水端部分)。

8、将压紧轴套装上,可用联轴器固定轴防止转动。10、将平衡室端盖加垫子后装上。

9、装出水端填料压盖,不要用螺丝拧紧。

10、将出水端的挡水环装在轴套上。

11、装出水端轴承座(承),注意方向,油孔要朝上,滴水孔朝下。

12、用专用扳手装出水端压紧螺母,临时装上联轴器以防止拧紧时轴转动。15装出水端轴承端盖,加垫子(进水端部分)。

13、装出水端轴承端盖,加垫子(进水端部分)。

14、装进水端水封环。

17、将填料压盖装上,不要用螺丝拧紧。

18、装进水端挡水环。

19、装进水端轴承座(承),注意方向,油孔要朝上,滴水孔朝下。

20、用专用扳手装进水端压紧螺母,临时装上联轴器防止轴转动,然后把联轴器卸下来。21、装进水端轴承端盖,加垫子。

21、先把键装好,再把联轴器装上,若装不进去,不要用涯子等敲击,要卸下来检查接触面是否光滑或发生变形,若有,要修整后再次装上,必要时用铜棒轻轻敲打适当位置,装到位后将固定螺丝拧紧。

22、装填料首先填料的长度要根据轴套周长截取合适,以免短了漏气、长了影响安装,填料接头要斜切45°,装时用起子从一头开始逐渐往里塞,且接头要恰好吻合,两条填料接囗错开90°或180°。注意现在不要装的太多,以免太多太紧影响联轴器找中心。
